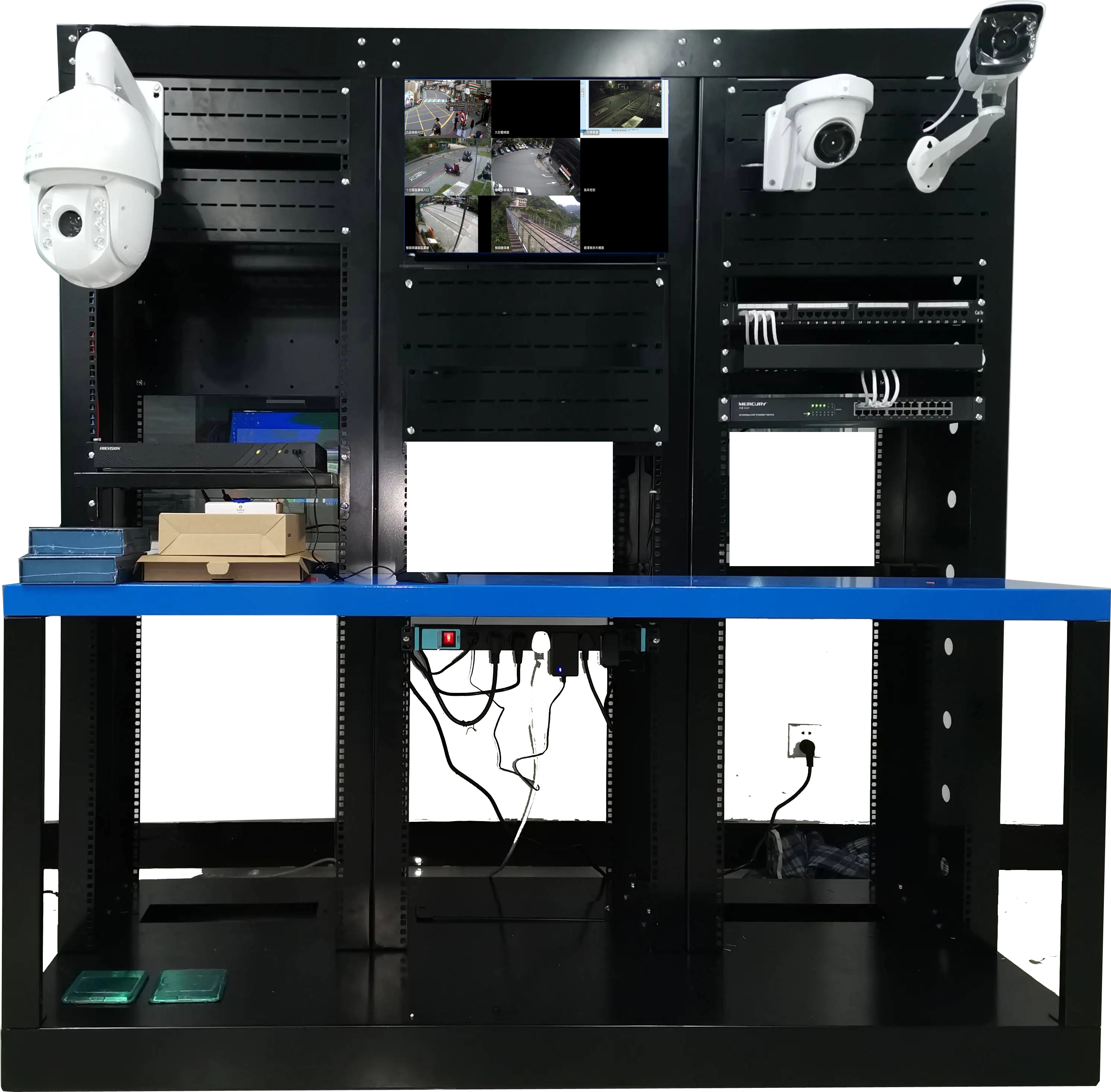

LGWM-J01型 交通視頻監控研發實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、平臺特點
LGWM-J01型 交通視頻監控研發實訓平臺從技術角度出發，可以劃分為第一代的模擬視頻監控系統（CCTV），第二代的基于“PC+多媒體卡”數字視頻監控系統（DVR），第三代的完全基于IP網絡視頻監控系統（IPVS），第四代的是目前正在快速發展的基于移動互聯、云計算、云存儲等新技術的視頻監控系統。每套交通視頻監控研發實訓平臺設備包括了：一套交通視頻監控操作臺、一套網絡高清球機、一套高速模擬球機、一套模擬攝像機、一套網絡高清攝像機、一套互聯網云存儲攝像機、一套全方位云臺、一套視頻分配器、一套視頻矩陣、一套硬盤錄像機、一套液晶監視器、一對視頻光端機、一對光纖收發器、一個網絡交換機、一套交通視頻處理主機、一套交通視頻開發分析軟件、一套視頻開發工具箱和線纜跳線。
二、基本配置
1、交通視頻監控研發實訓平臺：長≥1.8米，寬≥0.7米，高≥1.8米，可容納8個學生實驗；交通視頻監控操作臺分為設備裝配區、集成接線區和操作區；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
2、網絡高清球機：圖像傳感器：1/3" CMOS；有效像素：200萬像素；彩色：0.02Lux；黑白：0.002；白平衡：自動 / 手動 / 自動跟蹤白平衡 /室外/室內/日光燈白平衡/鈉燈白平衡；增益控制：自動 / 手動；信噪比：大于 52dB；電子快門：1/1-1/30，000s；焦距：4.7-94mm， 20倍光學。
3、高速模擬球機：圖像傳感器：1/4'' SONY CCD；有效像素：752(H)×582(V);水平解析度：540 TVL(彩色)、600 TVL(黑白) ；*低照度：彩色：0.1Lux；黑白：0.01Lux；白平衡：自動/手動/自動跟蹤白平衡/室內/室外/室外自動/鈉燈白平衡；信噪比：大于50dB；焦距 3.84-88.32mm 倍。
4、模擬攝像機：傳感器類型：1/3"SONY CCD；有效像素：NTSC:768（水平）×494（垂直）；*低照度0.001Lux；快門：1/50（1/60）秒至1/100，000秒；鏡頭：2.8~12mm；含全天候防護罩。
5、互聯網云存儲攝像機：720P高清視頻，專業級監控鏡頭，可通過手機、電腦等終端觀看視頻；智能活動檢測；搭載云存儲功能。
6、全方位云臺：國內知名廠家產品；齒輪驅動；選用永久型重載磁同步電機，具有云臺停機保護功能，抗強風，運行平穩可靠；用于固定支架或基座安裝。旋轉速度：水平:9°/S ，垂直:4°/S；旋轉角度水平:0°～355°，垂直:＋10°～-90°；*大負載：17kg(37.49lb) ；承載方式：頂載；傳動方式：齒輪減速傳動；構造：壓鑄鋁外殼，內部件為鋼及鋁制。
7、視頻分配器：兩路視頻輸入，四路視頻輸出；信噪比 -70dB；差分相位：小于0.075°；差分增益：小于0.016%；帶寬：50M；電源：220±10% 50Hz；消耗功率：6W ；機體結構：鋼鐵，黑色烤漆。
8、視頻矩陣：輸入輸出：8路輸入8路輸出；配三維矩陣控制鍵盤；圖像質量：廣播級；帶寬：17MHz；信噪比：-65db(Vp-p)vs；永久性存儲器：設置信息可存儲至少5年；屏幕顯示內容：日期/時間、視頻輸入號、視頻輸入標題、場景編號、場景標題、監視器狀態和報警標題字符。
9、硬盤錄像機：視頻壓縮標準：H.264；模擬視頻輸入：4；圖像監視分辨率704*576；VGA輸出：1個，分辨率：1280*1024；回放分辨率 4CIF（D1）/2CIF/CIF/QCIF；硬盤容量：500GB。
10、液晶監視器：19”液晶監視器；圖像分辨率：1080P(1920x1080)；像素間距0.2940mm×0.2940 mm；亮度550 cd/m2；對比度1500:1；響應時間5ms；顯示色彩16.7M。
11、視頻光端機：視頻通道：二路視頻；適合光纖：單模光纖；視頻接口：BNC；視頻帶寬：8MHz；傳輸距離：20km；光纖接口：單模FC；數據接口：帶一路反向數據。
12、光纖收發器：單模光纖轉發器；接口類型RJ45，SC單模光纖接口；符合協議標準IEEE 802.3、IEEE 802.3u、IEEE 802.3x；傳輸速率10/100Mbps。
13、網絡交換機：傳輸速率 10/100Mbps；4個網絡口。
14、交通視頻處理主機：CPU I3，內存2G，硬盤500G，含大恒雙路圖像采集處理卡。
15、交通視頻開發分析軟件：包括視頻分析軟件和交通監控管理軟件；視頻處理方式提供了視頻文件處理和實時監控圖像處理兩種方式，可以通過智能手機、平板電腦拍攝交通視頻錄像，并把視頻文件導入到圖像處理主機進行視頻處理，實現交通信息的獲?。灰部梢酝ㄟ^數碼攝像機、視頻攝像機實時拍攝，并把視頻通過視頻卡實時傳送到圖像處理主機中進行處理；還可以通過網絡高清攝像機進行視頻輸入，通過系統主機配置的網絡口，實現視頻交通數據的實時采集和處理。交通參數檢測范圍：車流量、平均車速、道路占有率、車間距等；交通事件檢測范圍：交通事故（撞車）、突然停車、交通擁堵、車輛慢行、行人穿越、車輛逆行、遺灑物、路面突發異常、隧道煙霧報警、速度突然下降、超速行駛、低速行駛等。
16、視頻開發工具箱和線纜跳線：包括視頻線纜、網絡線纜、控制線纜、電源線纜、光纖跳線和各類線纜的接頭等，所有設備的安裝支架，配備常見的交通監控施工工具，方便學生實驗。
17、視頻故障模擬板：視頻故障模擬板可以模擬以下常見的視頻故障：信號線斷路模擬；信號線與地線短路模擬；地線斷路模擬；阻抗不匹配模擬；干擾源模擬，選擇此模式后分別調節量程、頻率，幅度、屏蔽線阻、地環線阻，可實現不同干擾源的模擬；電源開關斷開模擬；負載過載模擬，旋動變阻器，實現過載電流調節；培養使用者視頻故障分析及解決能力。
