信號照明綜合保護實訓裝置
一、概 述
信號照明綜合保護實訓裝置是在127V的井下供電網絡中，作照明及信號負載的電源控制之用，具有短路保護、漏電動作及電纜絕緣危險指示等功能。“信號照明綜合保護實訓裝置”是根據實際ZBZ系列礦用隔爆型信號照明綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握信號照明綜合保護裝置的故障檢測與維修，使學員了解熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓以及礦山維修電工的等級考核。

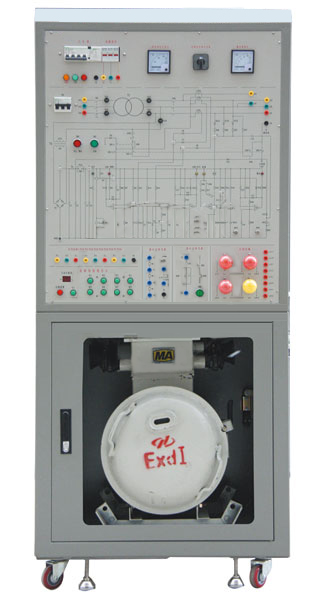

信號照明綜合保護實訓裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出了相應觀測孔，以供學生測試分析。下部分可放置ZBZ系列礦用隔爆型信號照明綜合保護裝置實物（用戶根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、絕緣等試驗。
二、技術參數
輸入電源：三相四線～380V±10％ 50Hz
工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
相間短路裝置分?jǐn)鄷r間：照明＜0.1s 信號＜0.4s
單相漏電整定電阻：2～2.5kΩ
單相漏電閉鎖電阻：3～4kΩ
單相經1kΩ電阻接地裝置分?jǐn)鄷r間：＜0.25s
絕緣告警 10kΩ，誤差±20％
裝置容量：＜1.0kVA
三、裝置配置
四、實訓項目
熟悉信號照明綜合保護裝置的工作原理
熟悉信號照明綜合保護裝置的常見故障的排除方法
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
信號照明綜合保護實訓裝置是在127V的井下供電網絡中，作照明及信號負載的電源控制之用，具有短路保護、漏電動作及電纜絕緣危險指示等功能。“信號照明綜合保護實訓裝置”是根據實際ZBZ系列礦用隔爆型信號照明綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握信號照明綜合保護裝置的故障檢測與維修，使學員了解熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓以及礦山維修電工的等級考核。
信號照明綜合保護實訓裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出了相應觀測孔，以供學生測試分析。下部分可放置ZBZ系列礦用隔爆型信號照明綜合保護裝置實物（用戶根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、絕緣等試驗。
二、技術參數
輸入電源：三相四線～380V±10％ 50Hz
工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
相間短路裝置分?jǐn)鄷r間：照明＜0.1s 信號＜0.4s
單相漏電整定電阻：2～2.5kΩ
單相漏電閉鎖電阻：3～4kΩ
單相經1kΩ電阻接地裝置分?jǐn)鄷r間：＜0.25s
絕緣告警 10kΩ，誤差±20％
裝置容量：＜1.0kVA
三、裝置配置
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 信號照明綜合保護實訓考核裝置 | LG-A1型 | 1臺 | ||
| 白熾燈 | 25W | 4只 | ||
| 萬用表 | MF471 | 1只 | 用戶自備 | |
| 礦用隔爆型信號照明綜合保護裝置實物 | ZBZ系列 | 1臺 | 用戶選配 |
熟悉信號照明綜合保護裝置的工作原理
熟悉信號照明綜合保護裝置的常見故障的排除方法
