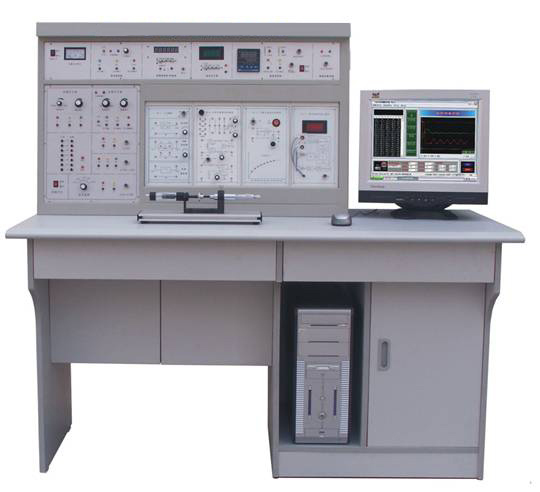

LGJZ-151A型傳感器與檢測技術實驗裝置(29種傳感器)

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述：

LGJZ-151A型傳感器與檢測技術實驗裝置是本公司*新推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿?ldquo;傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”“工程檢測技術及應用”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。該設備為經濟型的設備，為預算不寬裕的學校提供*適合的選擇。

二、實驗項目
實驗 一    金屬箔式應變片——單臂電橋性能實驗
實驗 二    金屬箔式應變片——半橋性能實驗
實驗 三    金屬箔式應變片——全橋性能實驗
實驗 四    金屬箔式應變片單臂、半橋、全橋性能比較實驗
實驗 五    金屬箔式應變片——溫度影響實驗
實驗 六    直流全橋的應用——電子秤實驗
實驗 七    移相器實驗
實驗 八    相敏檢波器實驗
實驗 九    交流信號激勵的稱重傳感器實驗
實驗 十    差動變壓器的性能實驗
實驗十一   激勵頻率對差動變壓器特性的影響實驗
實驗十二   差動變壓器零點殘余電壓補償實驗
實驗十三   差動變壓器的應用——振動測量實驗
實驗十四   電容式傳感器的位移特性實驗
實驗十五   電容傳感器動態特性實驗
實驗十六   直流激勵時霍爾式傳感器的位移特性實驗
實驗十七   交流激勵時霍爾式傳感器的位移特性實驗
實驗十八   霍爾式傳感器振動測量實驗*
實驗十九   霍爾式傳感器的應用——電子秤實驗
實驗二十   霍爾測速實驗
實驗二十一磁電式轉速傳感器的測速實驗
實驗二十二用磁電式傳感器測量振動實驗*
實驗二十三壓電式傳感器測量振動實驗
實驗二十四電渦流傳感器的位移特性實驗
實驗二十五被測體材質對電渦流傳感器的特性影響實驗
實驗二十六被測體面積大小對電渦流傳感器的特性影響實驗
實驗二十七電渦流傳感器測量振動實驗
實驗二十八電渦流傳感器的應用——電子秤實驗
實驗二十九電渦流傳感器測轉速實驗*
實驗三十    K、E型熱電偶溫度特性實驗
實驗三十一熱電偶冷端溫度補償實驗*
實驗三十二光電轉速傳感器的轉速測量實驗
實驗三十三利用光電傳感器測轉速的其它方案*
實驗三十四光敏電阻演示實驗
實驗三十五對酒精敏感的氣敏傳感器的原理實驗
實驗三十六濕度傳感器的實驗
實驗三十七 PN結溫度傳感器溫度特性實驗
實驗三十八負溫?zé)崦綦娮铚囟忍匦詫?shí)驗
實驗三十九擴散硅壓阻壓力傳感器的壓力測量實驗
實驗 四十擴散硅壓阻壓力傳感器差壓測量實驗*
實驗四十一光纖傳感器的位移特性實驗
實驗四十二光纖傳感器測量振動實驗
實驗四十三光纖傳感器的測速實驗
實驗四十四集成溫度傳感器的溫度特性實驗
實驗四十五 pt100熱電阻溫度特性實驗
實驗四十六 Cu50熱電阻溫度特性實驗
實驗四十七正溫?zé)崦綦娮铚囟忍匦詫?shí)驗
實驗四十八熱釋電紅外傳感器特性實驗
實驗四十九氣體流量的測定*
實驗五十   硅光電池演示實驗
實驗五十一超聲波傳感器測量距離實驗
實驗五十二超聲波傳感器的運用*
實驗五十三 PSD位置傳感器測定位置實驗
實驗五十四 PSD位置傳感器微振動測量實驗
實驗五十五 PSD位置傳感器用于自動定位系統*
實驗五十六扭矩傳感器的性能實驗
實驗五十七扭矩傳感器的不同形式*
實驗五十八 CCD電荷耦合器件測定直徑實驗
實驗五十九光學系統對CCD測徑系統的影響*
實驗六十   光柵傳感器莫爾條紋的細分、計數實驗
備注：帶*號實驗為思考實驗，由學生自己動手組建。
三、產品特點：
   1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，可顯示正常、故障狀況。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。
   2、傳感器處理電路采用模塊化設計。實驗項目還可根據新產品的開發不斷拓展。
   3、傳感器結構接近于工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便于用計算機作實驗的特性分析及控制。
   4、從傳感器、測量儀表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
   5、主控臺功能分布采用分塊式結構形式，布置合理，接線方便。面板示意、圖線分明。傳感器采用進口透明有機玻璃制作
四、技術參數
1．輸入電源：AC220V±5%    50±1Hz
2．額定電流：≤5A
3．相對溫度：-5℃～40℃ 相對濕度：＜75%（25℃）
4．外形尺寸：長×寬×高=1450×700×1140 mm3
五、主控臺性能指標
設備由主控臺、處理電路模塊、數據采集、傳感器等構成
1、主控制屏
實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路。還提供:
（1）多路穩壓直流電源
（2）信號源
（3）轉動源控制
（4）等精度頻率/轉速表
（5）直流電壓表
（6）溫度源
（7）轉動源
（8）振動源
（9）氣源
（10）傳感器固定架
（11）數據采集卡及處理軟件
2、模塊化處理電路
電橋電路
電荷放大器
電容變換器
渦流變換器
差動放大器
電壓放大器
有移相器（Δφ±40°）
相敏檢波器（0-360°C）
低通濾波器（FT≤35Hz）
SM-13超聲位移傳感器實驗?zāi)K
SM-14扭矩傳感器實驗?zāi)K
SM-18硅光電池實驗?zāi)K
SM-19光柵位移傳感器實驗?zāi)K

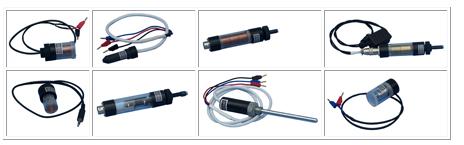

3、傳感器（29種傳感器）
包括：電阻應變式傳感器
差動變壓器、
電容式傳感器
霍爾式位移傳感器
霍爾式轉速傳感器
磁電式傳感器
壓電式傳感器
電渦流位移傳感器
K型熱電偶
E型熱電偶
集成溫度傳感器
Pt100鉑電阻
Cu50銅電阻
PN結溫度傳感器
正溫?zé)崦綦娮?br /> 負溫?zé)崦綦娮?br /> 光電轉速傳感器
光敏電阻
熱釋電傳感器
擴散硅壓力傳感器
光纖位移傳感器
氣敏傳感器
濕敏傳感器
硅光電池
超聲波位移傳感器
PSD位置傳感器
扭矩傳感器
CCD電荷耦合器件
光柵位移傳感器
