序號

設備名稱

規格參數

單位

數量

1

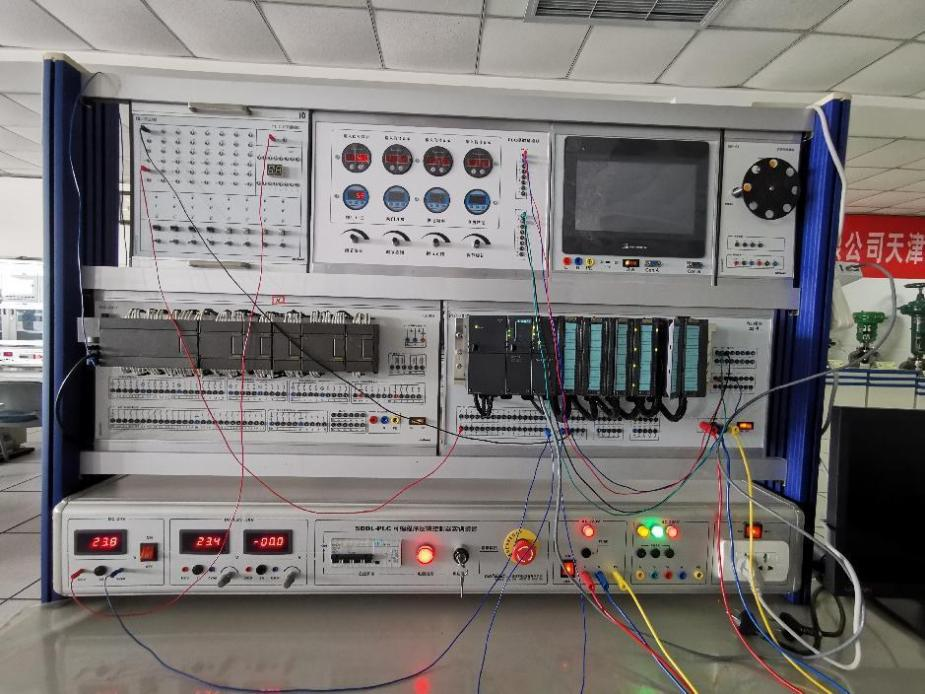

儀表自動化控制綜合實訓臺

(一)技術參數
1、輸入電壓：220V±10%  50HZ
2、額定功率：1.5kVA
3、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m
4、安全保護功能：急停按鈕，漏電保護，欠壓保護，過流保護，過熱保護。
5、尺寸：L2060mm×W800mm×H1600mm（±50mm）；
（二）產品特點
1、功能組成：含開關量、模擬量、觸摸屏、總線通信模塊等，配套組態監控軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

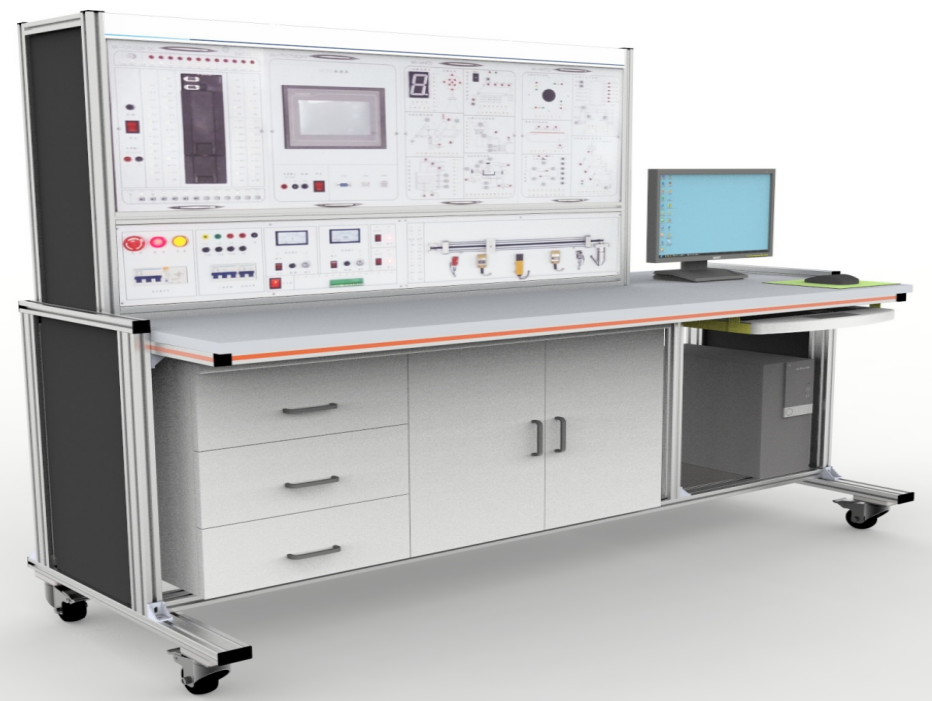

2、臺架構成：實訓臺采用工業鋁型材加工。桌面下面放置儲物柜，左側有3層抽屜，用于存放工具以及實訓資料，右側為雙拉門式設計，可以放置實訓掛箱。底部裝有四個帶鎖止功能的萬向輪。柜體后下側留有電源輸入線。預留計算機放置位置。
3、桌面部分：采用25mm厚高密度纖維板，外貼進口防火板，PVC截面封邊，結構堅固，造型美觀大方。桌面具有耐磨、耐熱、耐污、耐菌、防霉、抗靜電及易清潔等特點。
4、電源控制屏部分：
1）設備采用單相220V交流電源供電，具有接地保護、漏電保護、急停按鈕等保護措施，保證整個實訓過程的安全可靠。電網電壓表用于監控電網電壓。
2）提供單相220V電源輸出。
3）提供1路1.25～30V可調直流電壓源。
4）提供1路4～20mA可調直流電流源。
5）提供1路DC24V電壓源。
5、實訓屏部分：
實訓屏位于電源控制屏的上方，用于放置實訓模塊，正面垂直安裝方式，方便裝、卸。
實訓模塊：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。面板采用PCB板制作，標識清晰且經久耐用。模塊安放區采用卡槽式結構，安裝方便，也便于設備升級。
模塊功能：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
實驗導線：所有接插件連接線均采用安全迭接插頭，為學生實驗提供了安全的學習環境。

1

臺

2

儀表自動化控制主單元模塊（SIMATIC）

1、模塊技術參數：
（1）電源：?jiǎn)蜗?20VAC±5% 50 Hz；
（2）工作溫度：0℃～40℃；
（3）環境濕度：≤90%（40℃）；
（4）外形尺寸：420mm×720mm×125mm（高×寬×厚）
（5）材料：冷板金屬材料構成，T=1.5mm,表面磷化及噴涂處理，達到美觀、耐磨要求；
（6）整機容量：≤0.5kVA；
（7）拉手：金屬材質；
（8）安全保護措施：具有接地保護安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2、基于 SIMATIC S7-314工藝技術的PLC 智能控制教育培訓包：
（1) DIN導軌1根；
（2) 6ES7 307-1EA01-0AA0，1個；
（3）6ES7 314-1AG14-0AB0(V3.3.12) ，1個；
（4）6GK7 343-1CX10-0XE0(V3.1) ，1個；
（5）6ES7 321-1BL00-0AA0，1個；
（6）6ES7 322-5HF00-0AB0，3個；
（7）6ES7 331-7KF02-0AB0，1個；
（8）6ES7 332-5HD01-0AB0，1個；
（9）MMC存儲卡，64KB，1個。
3、信號連接端口：
（1）4MM/耐壓：1000V/電流：15A/總長：30.2mm/面板開孔為：12mm/內孔：4mm
4、通訊連接：
為提高通訊速率，要求通過CP343模塊（培訓包中已提供）實現PLC與計算機之間以太網連接方式；

1

套

3

儀表自動化控制人機界面模塊（SIMATIC）

1、模塊技術參數：
（1）電源：?jiǎn)蜗?4VDC±5%
（2）工作溫度：0℃～40℃；
（3）環境濕度：≤90%（40℃）；
（4）外形尺寸：420mm×360mm×125mm（高×寬×厚）
（5）材料：冷板金屬材料構成，T=1.5mm,表面磷化及噴涂處理，達到美觀、耐磨要求；
（6）拉手：鋁合金材質；
（7）安全保護措施：具有接地保護安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2、觸摸屏
（1）威綸通MT6103iP ，12寸，分辨率1024*768，16:9 寬屏顯示，觸摸屏，
（2）自帶通信端口：串口/MPI/profibus DP/ profinet以太網 、同時支持S7－200/300、S7-200 SMART、S7－1200/1500 PLC
（3）含MPI連接通信數據數、profinet以太網通信線
3、信號連接端口：
（1）4MM/耐壓：1000V/電流：15A/總長：30.2mm/面板開孔為：12mm/內孔：4mm

1

套

4

儀表自動化控制模擬量模塊

1、模塊技術參數：
（1）電源：DC24V；
（2）工作溫度：0℃～40℃；
（3）環境濕度：≤90%（40℃）；
（4）集成到電源控制屏
（5）材料：冷板金屬材料構成，T=1.5mm,表面磷化及噴涂處理，達到美觀、耐磨要求；
（6）整機容量：≤0.2kVA；
（7）拉手：金屬材質；
（8）安全保護措施：具有接地保護安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2、主要組成器件：
（1）輸入信號模塊4組（與PLC的輸出匹配，選擇抗干擾模塊并做好抗干擾措施），精度1%，配數字顯示單元；信號類型：4-20mA
（2）輸出信號模塊4組（與PLC的輸入匹配，選擇抗干擾模塊并做好抗干擾措施），精度1%，配數字顯示單元；信號輸入為旋鈕式。信號類型：4-20mA
3、信號連接端口：
（1）4MM/耐壓：1000V/電流：15A/總長：30.2mm/面板開孔為：12mm/內孔：4mm

1

套

5

儀表自動化控制模開關量模塊

1、模塊技術參數：
（1）電源：DC24V；
（2）工作溫度：0℃～40℃；
（3）環境濕度：≤90%（40℃）；
（4）外形尺寸：420mm×360mm×125mm（高×寬×厚）
（5）材料：冷板金屬材料構成，T=1.5mm,表面磷化及噴涂處理，達到美觀、耐磨要求；
（6）整機容量：≤0.2kVA；
（7）拉手：金屬材質；
（8）安全保護措施：具有接地保護安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2、主要組成器件：
（1)指示燈單元 指示燈24位（8紅、16綠），工作電壓DC24V
（2）數碼管單元  2組
字位數:1位
屏幕尺寸:1.2英寸
發光顏色:紅色
8字高度: 1.2
外形尺寸:40.80x28.80x10.50mm
數碼管為7段數碼管帶小數點顯示
工作電壓：DC24V
（3）開關按鈕單元 按鈕開關組 8組（4個點動、4個保持）， 鈕子開關8組
3、信號連接端口：
（1）4MM/耐壓：1000V/電流：15A/總長：30.2mm/面板開孔為：12mm/內孔：4mm
備注：所有的輸入輸出端子，指示燈和開關需有標號對應的標識，按鈕開關為P1-P8;電動開關為S1-S8；指示燈為L(zhǎng)1/L11/L21;L2/L12/L22;L3/L13/L23;L4/L14/L24…

1

套

6

工程師站

滿足運行西門子工程師站對PLC300的調試、組態、測試等工作，另需滿足安裝虛擬機軟件運行霍尼韋爾PKS系統；聯想品牌電腦，I7處理器，運行內存16G；固態硬盤256G；顯示屏21.5寸

1

臺

7

工具、附件

1、工具
（1）測電筆，1支
（2）電工刀，1個
（3）7寸剝線鉗，1把
（4）6寸斜口鉗，1把
（5）6寸尖嘴鉗，1把
（6）6寸壓線鉗，1把
（7）3*75一字螺絲刀，1把
（8）6*100一字螺絲刀，1把
（9）3*75十字螺絲刀，1把
（10）6*100十字螺絲刀，1把
2、萬用表：優利德，UT39A+
3、附件：包含實驗指導書、實驗跨接線
4、需提供一年備件（含指示燈、按鈕、鈕子開關、模擬量輸入輸出信號模塊、數碼管單元、試驗跨接線等）

1

套
