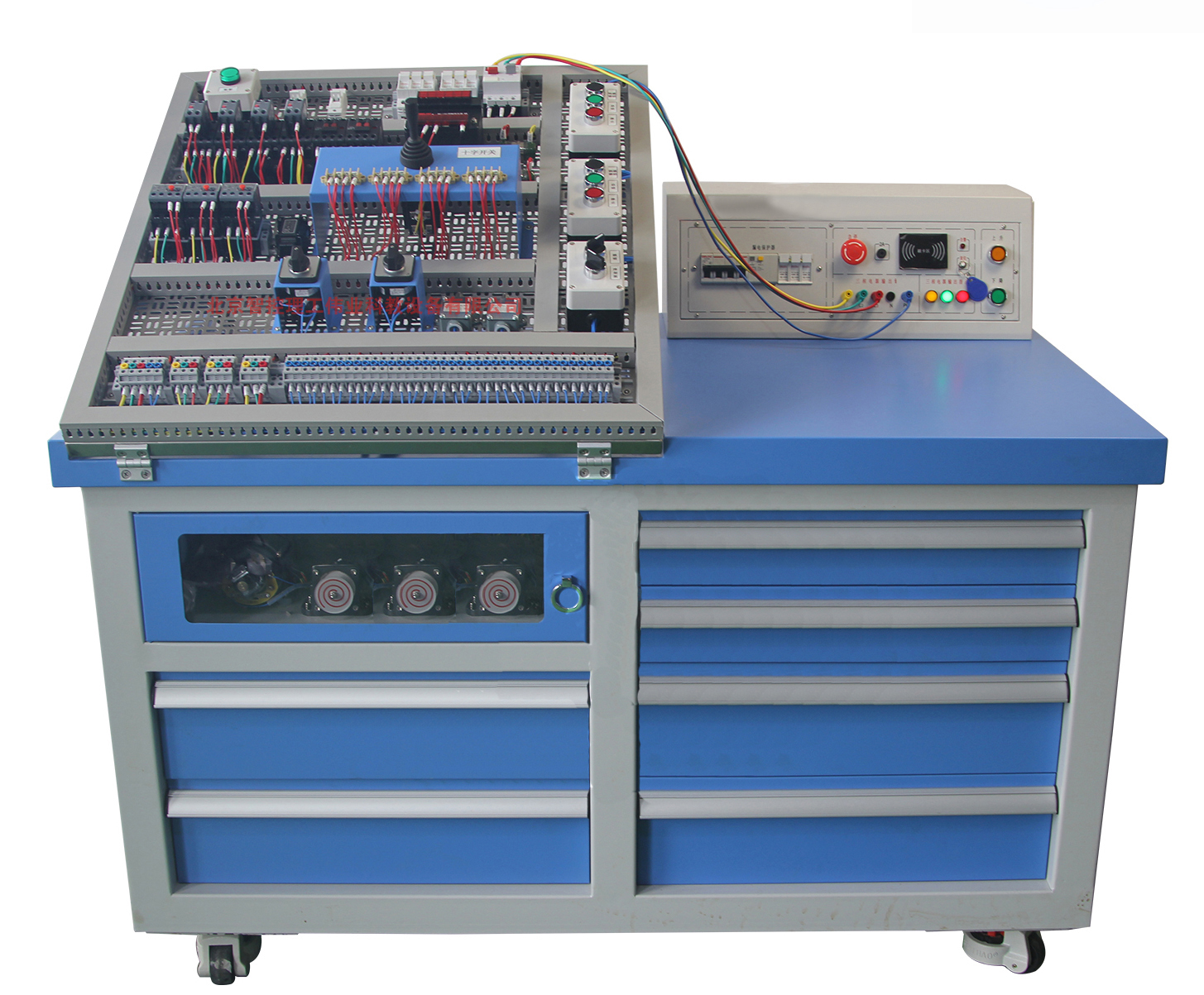

LG-JTQ01型 機床電氣裝配與調試競賽平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、技術參數
1. 交流電源：三相五線AC380V±10% 50Hz
2. 降下尺寸：1300×800×1030mm（長×寬×高）；升起尺寸：1300×800×1515mm（長×寬×高）
3. 整機功耗：≤1.5kVA
4. 安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。
二、裝置配置及功能
實訓裝置主要由實訓桌、智能電源控制屏、電氣網孔板、電器元件與電氣線路檢測系統等組成。
1、實訓桌
（1）實訓桌主體采用優質鋼管和鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑處理；
（2）桌體配有儲物抽屜和電機放置柜，儲物抽屜配套有專用器件內腔存放盒，器件可實現一對一存放管理。電機放置柜配有機玻璃自吸門，保護操作者的同時，也不影響觀察電機的動態，尺寸為：560*172mm，底部配有4個工業級福馬輪，方便移動和固定；
（3）桌體側面采用工業航空插座，引出電機電氣接口，實現與機械傳動設備機電聯調考核；
（4）配置雙套工業級推力升降器，直流同步驅動，使電氣網孔板0-75度可調，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求；
（5）桌面采用冷軋鋼板，外表噴涂彩色環氧聚塑處理，可以放置競賽資料圖紙、安裝工具與器件等。
2、智能電源控制屏
（1）電源控制屏斜面弧度設計，符合人工視覺與操作，主要包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座等構成?？梢钥刂瓶荚嚻脚_(tái)的電源，同時反饋電源的工作信息。方便學生訓練操作，同時預留攝像頭位置和網口；
（2）市電三相五線電源輸入，經漏電保護器與熔斷器保護之后，通過智能ID刷卡控制電源輸出，并設有急停按鈕；
（3）提供AC380V、AC220V交流電源，帶有電源監視，采用安全導線插座接口，通過安全實驗導線進行連接。
3、電氣網孔板
（1）采用不銹鋼材質，用于機床電氣裝調維修實訓和考核。由一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節機構等構成。角度調節機構根據人體工程學設計，安裝板可在0-75°調節；
（2）能夠完成PDH電動葫蘆電氣控制線路的配盤、接線及電氣調試考核；
（3）能夠完成C6140普通車床電氣控制線路的配盤、接線及電氣調試考核；
（4）能夠完成M7130K平面磨床電氣控制線路的配盤、接線及電氣調試考核；
（5）能夠完成X62W萬能銑床電氣控制線路的配盤、接線及電氣調試考核；
（6）能夠完成Z3040搖臂鉆床電氣控制線路的配盤、接線及電氣調試考核。
4、電器元件清單
（1） 低壓斷路器 DZ108-20/10-F（0.63～1A） 1只
（2）熔斷器 RT18-32/3P 2只
（3） RT14-20 2只
（4） 熔斷芯 RT18-32-3A 6只
（5） RT18-32-2A 3只
（6）交流接觸器 CJX2-0910 7只
（7） 中間繼電器 JZC1-22/AC220V 1只
（8） 輔助觸頭 F4-11 6只
（9） 熱繼電器 JRS1D-25/Z(0.63-1A) 3只
（10） 熱繼電器座 JRS1-25 3只
（11） 電磁閥 SA1192 1只
（12） 控制變壓器 BK-150 1只
（13） 行程開關 LX19-001 3只
（14） 按鈕開關盒 3位 2只
（15） 按鈕開關盒2位 1只
（16） 按鈕開關盒1位 1只
（17） 按鈕（不帶燈） 黑、綠 2只
（18） 按鈕（不帶燈）紅 3只
（19） 旋鈕開關 兩檔 2只
（20） 旋鈕開關三檔 1只
（21） 十字開關 TMRM-30-8A 1只
（22） 凸輪開關 LW42A2-3142-LF3197 2只
（23） 線繞式電阻器 25W-330Ω 2只
（24） 充磁退磁模擬板 電流可調外接 1只
（25） 指示燈 22mm 綠色 3只
（26） 零線排 5孔帶塑料外殼 1只
（27） 端子排 2.5平方 配套
（28） 線槽 30 配套
（29） 端子排標簽 塑料白 配套
（30） 導軌 C40 鋁質 配套
5、電機
（1）三相鼠籠式異步電動機3只：380V/Y，1450rpm/min。
（2）三相鼠籠式異步電動機（帶離心開關）1只：380V/△，1400rpm/min。
