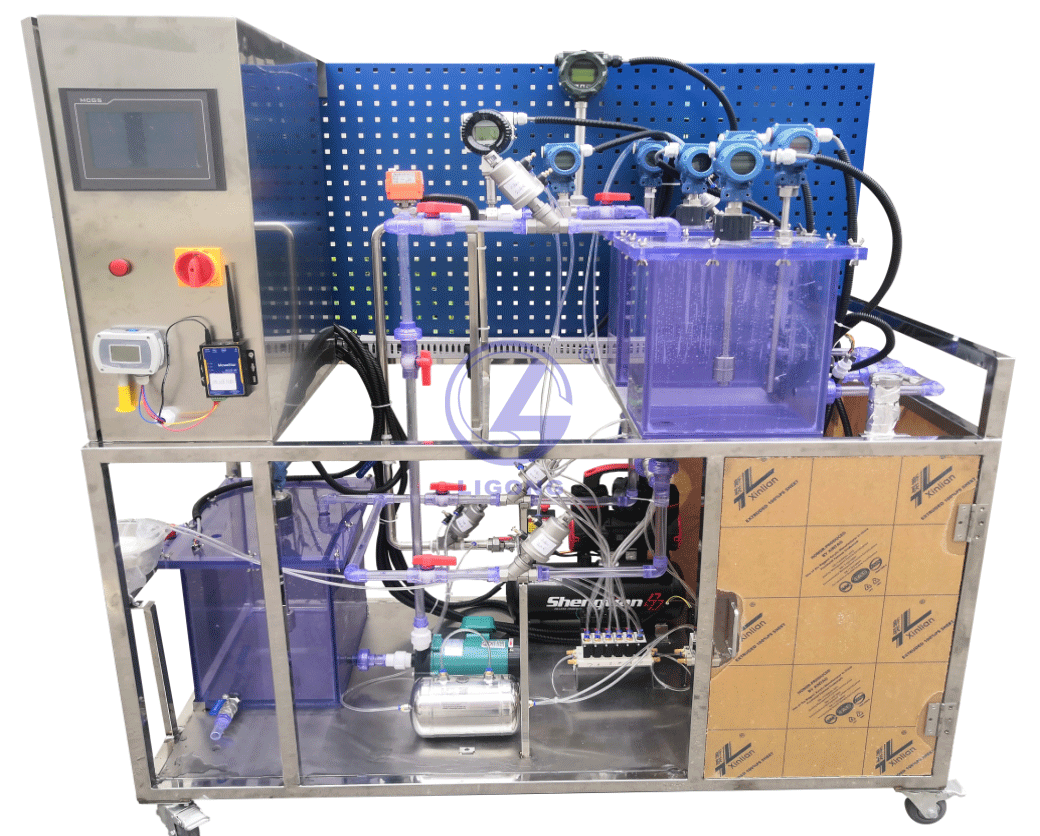

LGHL-04A型 工業能耗監控實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LGHL-04A 工業能耗監控實訓臺，是針對工業互（物）聯網專業、電氣自動化專業、測控技術及儀器專業而設計的過程控制系統，涵蓋工業自動化儀表、可編程控制器、工業現場總線、組態開發、低代碼開發等技術，幫助學生掌握工業數據采集、過程控制、數據入網、數據分析的方法。
實訓臺以水、氣/汽、電能耗監測為背景，采用液位計、流量計、溫度變送器、壓力變送器、電磁閥、水泵、氣泵、電氣控制箱、水箱等裝置模擬工業場景下的水循環、氣循環、電能監測常見的過程控制系統。其中水箱作為液體盛放和氣體導入的氣液混合容器，模擬化工行業常見的化工產品制備工藝場景。通過現場監控裝置及傳輸模塊，將液位、流量、壓力、水溫、氣溫、電壓、電流、電量等過程控制參數進行數據采集，傳輸?shù)侥茉垂芾砥脚_(tái)，達到工業水、汽、氣、電等至少三種數據采集控制、數據傳輸、數據存儲、數據分析及可視化展示的目的。
二、硬件結構
★投標時提供工業能耗監控實訓臺省級或以上第三方檢測機構出具的檢測報告。
1、水、氣循環系統
水、氣循環系統主要使用流量計、壓力表、溫度表、液位計等傳感器測量水循環系統、氣循環系統中的物理量參數，使用磁力泵、空壓機等執行裝置為循環系統提供動力源。
2、蒸汽循環系統
蒸汽循環系統主要包括：氣動閥（角座閥）、蒸汽發生器、機械風輪、蒸汽溫度傳感器等，蒸汽管道包裹著隔熱材料，防止?fàn)C傷，如圖所示。
3、電氣控制箱
電氣控制器箱采用不銹鋼材質帶鎖電箱，安全防護，主要包括：PLC控制器、變頻器、三相電能表、交流接觸器、繼電器、接線端子、HMI人機交互屏、電源總開關及電源指示燈4、通訊設備
系統配備串口服務器和智能網關，可將PLC工業控制網絡轉換到以太網絡，實現工業網絡與TCP/IP協議網絡的數據雙向傳輸，擴展工業網絡的通信距離。
系統配置智能網關，經過設置，可以將實訓臺接入到自有云平臺，實現遠程工業用水流量、壓力、液位的采集，工業氣體流量、壓力的采集，工業用電電壓、電流、電量的采集。
三、產品功能
1、水循環控制功能
系統通過變頻器控制磁力水泵，將儲水箱的水抽取注入1#號水箱。系統控制器通過實時采集1#水箱液位的上下限，自動控制水泵的開關。通過實時液位差壓傳感器，控制連通閥門的開關，使得1#與2#水箱液位達到動態平衡。同時，實時采集液位、流量、壓力、水溫等系統參數。
點擊“自動啟動”，系統就會控制水泵抽水，將儲水箱的水抽取到1#號水箱。此時界面上水箱1的液位會自動上升，壓差也會逐漸上升。
2、氣動控制功能
控制空壓機壓縮空氣，向管道持續注入空氣。實時采集氣體壓力、氣體流量，通過實時監測氣壓參數上下限，自動控制氣動閥門的開關，從而帶動氣動馬達的運行，將氣能轉換為機械能。系統軟件界面如圖所示。
當壓力達到預設值時，停止注入壓縮空氣，系統打開出口氣閥，關閉近泵氣閥，壓縮空氣從管道排出，驅動風輪旋轉，壓力越大，風輪轉動越快。
3、蒸汽控制功能
通過控制加熱器工作對蒸汽發生器的水體進行加熱。產生的蒸汽通過氣體管道輸送到水箱進行冷卻。系統實時檢測氣體溫度、蒸汽流量、蒸汽壓力等參數。
大約2-3分鐘會產生蒸汽，可以看到蒸汽管道溫度儀表數值逐漸上升，軟件界面的溫度值也同步上升。
4、（三相）電能監測功能
采用智能電流電壓表實時監測總電源、氣循環控制系統、水循環控制系統運行消耗的電壓、電流、頻率、功率等，進行電能采集分析，如圖所示。
5、本地可視化展示功能
（1）HMI組態可視化
實現水循環、氣循環、蒸汽循環、及三相電能采樣數據的顯示，被控設備的控制狀態顯示和手動控制。
（2）本地平臺可視化展示
通過低代碼編程、看板設計本地顯示頁面，展示當前實訓臺水、氣、電的實時采樣數據。
6、云平臺接入功能
系統通過串口服務器和智能網關，使得工業控制系統具有TCP/IP網絡接入功能，可以實現遠程管理和維護，多設備共享，跨平臺操作?？赏ㄟ^智能網關接入云平臺進行能耗數據存儲和分析。智能設備具有RS485接口、RJ45網絡接口，可與控制器進行多種方式的網絡連接，支持ModbusRTU、或ModbusTCP協議的數據交互，通過MQTT協議、HTTP協議上傳到物聯網云平臺，或者接收平臺層下達的控制指令，最終實現與平臺層的交互。
7、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示。
(2)輸入開關監控，輸出開關等數字量控制。
(3)遠程控制啟停狀態，給定輸出電壓值的。
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★需提供云智能實驗室安全管理系統軟件著作權證書原件備查，并現場演示（1）-（4）項功能視頻。
8、工業自動化控制實訓系統
通過本系統軟件了解組成智能制造生產線的電氣、氣動、PLC等元件的工作原理并對機電系統的設計、分析進行虛擬仿真。通過選擇元件利用符合繪制二維回路圖或利用三維模型在系統內實現智能制造的動作而進行虛擬仿真。本系統不僅實現工廠的三維仿真使虛擬現實仿真更加逼真，而且把通過仿真驗證的控制邏輯單元可用作監視及控制模塊，使能夠?qū)崿F(xiàn)并行工程及軟件、硬件的并行設計。
仿真基本模塊包括：
（1）反饋控制和順序控制系統
（2）指示燈的與門(AND)控制
（3）物品傳送裝置
（4）單向氣缸控制
（5）雙缸聯動控制
（6）帶式輸送裝置系統
（7）滾筒式輸送裝置系統
（8）指示燈順序閃爍回路
（9）自動控制標記打印操作控制
（10）電梯控制
（11）氣壓控制移動裝置
（12）工業機器人控制
（13）帶式傳送帶實習裝置
（14）氣壓傳動流水線實驗裝置
★正版軟件，投標時提供工業自動化控制實訓系統軟件著作權證書原件備查，并提供不少于五張的軟件截圖。
9、實驗室智能電源管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成。
主要功能：
（1）上電前合閘條件檢測：輸入過壓、欠壓、對地漏電、過流、任一故障存在不合閘；并且進行語音報警；
（2）運行檢測保護：輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護，并且進行語音報警；保護閥值現場可設置；
（3）漏電功能測試：按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘，重新進行上電合閘條件檢測，語音提示“開機自檢中”，故障消除后，實訓室總體智能電源管理系統自動合閘，恢復供電。
（4）過壓保護：運行中，出現輸入過壓，實訓室總體智能電源管理系統將跳閘，并且對應的“過壓”指示燈以紅綠色交替顯示進行提醒，語音播報“電源過壓，請注意”；
（5）過流保護：運行中，三相電流中任一相出現過流，實訓室總體智能電源管理系統將跳閘，且對應的“過流”指示燈以紅綠色交替顯示進行提醒，語音播報“過流，請注意”；
（6）漏電保護：運行中，三相中任一相發生漏電，實訓室總體智能電源管理系統將跳閘，并且對應的“漏電”指示燈以紅綠色交替顯示進行提醒，語音播報“有漏電，請注意”。
★投標時演示（1）-（4）項功能的視頻。
四、產品特點
1、支持《儀器儀表》、《PLC編程技術》、《組態應用開發》課程的實驗。
2、采用化工廠生產過程常用的自動化儀表和傳感器，包括浮球液位計、電磁流量計、渦街流量計、壓力變送器、差壓變送器、水溫變送器等，信號采用4-20mA模擬量輸出，二線制、四線制不同出線方式，DC24V電源供電；
3、采用工業常用執行器，包含氣動電磁閥、角座閥、電動調節閥、交流驅動水泵、空氣壓縮機、變頻器等。
4、配備獨立電氣控制箱：含PLC控制器、模擬量輸入模塊、變頻器、電能表、HMI觸摸屏、空氣開關、繼電器、接地塊。選型國產PLC，振興民族產業。
5、強弱電分離設計，操作安全可靠?？筛鶕?jù)客戶需求選用AC220V交流電或AC380動力電輸入；弱電DC24V儀表傳感器供電，位于實訓臺面。
6、支持Modbus RTU、Modbus TCP協議及工業現場總線及無線網絡組網。
7、采用密閉性良好的不銹鋼材質和有機玻璃做管道，水路、氣路相互獨立。
8、水箱注水防溢出設計，排空設計，防止液體長時間存放。
9、具有能源管理平臺，實時接收能源數據，可視化展示。
10、支持低代碼開發，通過拖、拉、拽方式搭建應用，編寫代碼，實現能耗參數可視化展示和接入云服務平臺。
五、課程體系
本實訓臺配合課程，可以培養學生具備以下工業物聯網常用技能：
1、工業傳感器工作原理認識、安裝調試、數據采集的技能。
2、變頻器交流電機調速控制、繼電器通斷控制的技能
3、PLC可編程控制器的安裝布線、應用編程技能
4、工業觸摸屏應用編程技能
5、工業Modbus RTU、Modbus TCP協議及工業網絡組網的應用技能
6、低代碼開發在工業物聯網系統的應用
7、AC380V/AC220V工業動力電安裝布線、用電安全技能
課程目錄，如表所示。
|
序號 |
章節 |
課程內容 |
|
1 |
工業能耗臺組成結構認知 |
儀器儀表和傳感器認知 電器元件執行器認知 工業電機設備：水泵、空氣壓縮機等的認知 |
|
2 |
電氣控制箱裝調說明 |
供電回路組成結構 供電線路圖說明 控制電路組成結構 電氣控制線路圖說明 觸摸屏組成結構與接線說明 |
|
3 |
儀表及傳感器工作原理認知與采集 |
液位變送器工業原理與接線說明、 壓力變送器的工作原理與接線說明 流量計的工作原理與接線說明 溫度變送器的工作原理與接線說明 |
|
4 |
執行器控制實 |
含電磁閥執行器的工作原理與接線說明 水泵的工作原理與接線說明 空壓機的工作原理與接線說明 |
|
5 |
儀表傳感器的數據采集實驗 |
基于PLC和組態的液位變送器數據采集與顯示 基于PLC和組態的流量計數據采集與顯示 基于PLC和組態的壓力變送器數據采集與顯示 基于PLC和組態的溫度變送器數據采集與顯示 |
|
6 |
執行器控制實驗 |
基于PLC和組態的電磁閥元件的通斷控制 基于PLC和組態的水泵變頻控制 基于PLC和組態的空壓機啟?？刂?/font> |
|
7 |
水循環控制系統應用實訓 |
功能概述、系統組成、電氣連接、流程處理、應用開發、系統測試 |
|
8 |
氣循環控制系統應用實訓 |
基于PLC和組態的液位變送器數據采集與顯示
|
|
9 |
蒸汽循環控制系統應用實訓 |
功能概述、系統組成、電氣連接、流程處理、應用開發、系統測試 |
|
10 |
三相電能參數監測系統應用實訓 |
功能概述、系統組成、電氣連接、流程處理、應用開發、系統測試 |
|
11 |
低代碼開發 |
一、基礎課程 1、前置課程學習：Java 2、低代碼開發環境的安裝和啟動 3、低代碼開發平臺的基本操作 4、實現串口通信 5、實現TCP/UDP通信 6、實現MQTT訂閱和發送 7、低代碼平臺可視化看板的安裝和啟動 二、基于工業能耗實訓臺的實訓課程 基于低代碼平臺實現化工廠用水系統監控 基于低代碼平臺實現化工廠氣動系統監控 基于低代碼平臺實現化工廠電能系統監控 |
六、系統清單
|
序號 |
類別 |
貨物名稱 |
數量 |
備注 |
|
1 |
框架 |
不銹鋼實訓臺支架 |
1 |
|
|
2 |
|
鈑金網板 |
1 |
|
|
3 |
|
亞克力透明水箱 |
3 |
|
|
4 |
電氣控制箱 |
PLC控制器 |
1 |
|
|
5 |
|
四通道模擬量輸入模塊 |
2 |
|
|
6 |
|
HMI觸摸屏 |
1 |
|
|
7 |
|
三相四線多功能電能表 |
3 |
|
|
8 |
|
變頻器 |
1 |
|
|
9 |
|
開關電源模塊 |
1 |
|
|
10 |
|
電氣元件（空氣開關、旋鈕開關、繼電器等） |
|
|
|
11 |
傳輸模塊 |
WiFi串口服務器 |
1 |
|
|
12 |
|
空氣溫濕度測量?jī)x表 |
1 |
|
|
13 |
|
智能網關 |
1 |
|
|
14 |
|
路由器 |
1 |
|
|
15 |
儀表設備 |
浮球連續式液位傳感器 |
3 |
|
|
16 |
|
電磁流量計 |
1 |
|
|
17 |
|
壓力變送器 |
2 |
水氣路 |
|
18 |
|
微型磁力驅動水泵 |
1 |
|
|
19 |
|
溫度變送器 |
3 |
水氣路 |
|
20 |
|
智能差壓變送器 |
1 |
|
|
21 |
|
微型電動執行器 |
1 |
|
|
22 |
|
空氣壓縮機氣泵 |
1 |
|
|
23 |
|
渦街流量計 |
1 |
|
|
24 |
|
氣動馬達 |
1 |
|
|
25 |
|
電磁閥 |
6 |
|
|
26 |
|
氣動角座閥 |
6 |
|
|
27 |
|
蒸汽加熱器 |
1 |
|
|
28 |
|
蒸汽驅動風輪 |
1 |
|
|
29 |
附件 |
不銹鋼管道、電源線、信號線纜、網線等 |
1批 |
|
|
30 |
|
蒸汽防燙標牌 |
1 |
|
|
31 |
|
用電安全標牌 |
1 |
|
