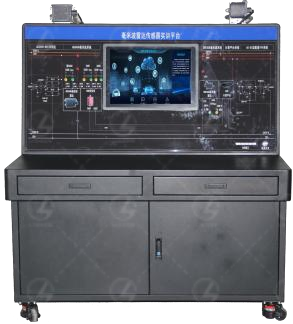

LGX-N016型毫米波雷達實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
毫米波雷達實訓臺由77GHz毫米波雷達、24GHz毫米波雷達、計算平臺、CAN分析儀、人機交互系統等組成，工位繪制電路圖和安裝信號檢測端子。搭載19寸工業專用顯示器、配置毫米波雷達安裝支架，可以進行毫米波雷達裝配、調試、標定、測試、數據解析和故障檢修等實訓、實現毫米波雷達的結構原理、障礙物感知識別、距離檢測等功能的教學。適用于智能網聯汽車相關專業毫米波傳感器的教學科研。
二、產品功能
1.展示24GHz和77GHz毫米波雷達的工作原理。
2.能夠進行24GHz和77GHz毫米波雷達的裝配操作。
3.能夠進行24GHz和77GHz毫米波雷達的調試操作。
4.能夠進行24GHz和77GHz毫米波雷達的標定操作。
5.能夠進行24GHz和77GHz毫米波雷達的性能測試。
6.能夠進行24GHz和77GHz毫米波雷達的數據解析。
7.能夠設置24GHz和77GHz毫米波雷達故障檢修。
8.具備智能化故障設置及考核功能。
9.提供毫米波雷達傳感器77GHz和24GHz傳感器配套教學資料。
三、實訓項目
1.77GHz和24GHz毫米波雷達的原理認知。
2.77GHz和24GHz毫米波雷達的裝配。
3.77GHz和24GHz毫米波雷達的調試。
4.77GHz和24GHz毫米波雷達的標定。
5.77GHz和24GHz毫米波雷達的性能測試。
6.77GHz和24GHz毫米波雷達的數據解析。
7.具備智能化故障設置及考核功能。
四、技術參數
1.77GHZ毫米波雷達
探測距離：±9°0.2m~250m@far range
±45°0.2m~70m/100m@near range/far range
±60°0.2m~20m@near rang
探測距離分辨率：1.79m@far range
0.39m（靜止狀態0.2m）@near range
工作帶寬：76GHz-77GHz。
距離檢測精度：≤近距±0.1m，遠距±0.4m。
速度檢測精度：≤±0.1km/h。
方位角檢測精度：≤近距±0.3°@0°/±1°@±45°/±5°@±60°遠距±0.1°。
2.24GHZ毫米波雷達
發射頻率：24-24.2GHz
發射功率：（EIRP）20dBm
更新率：20 Hz
測距范圍：乘用車0.1-30 m
測距范圍：行人0.1-20 m
測距精度：0.1 m
測速范圍：-16-16 m/s
速度分辨率：0.24m/s
同時跟蹤目標個數：8pcs
工作電壓：6-32V
防護等級：IP66
工作溫度：-40-85℃
3.顯示屏
輸入端口：HDMI，VGA，DVI
屏幕尺寸：19.1寸
屏幕類型：TFT LCD
屏幕比例：16：10
亮度：300nit
對比度：1000:1
響應時間：6.5ms
顯示色彩：16.7M
清晰度：1440*900
控制方法：鼠標
電源：12V/4A
總功率：35W
產品重量：5KG
工作溫度：-10℃-60℃
4.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
5.公牛排插
插位：16插位
長度：3米
6、實訓臺參數
能源類型：220V AC
尺寸：1300*730*1400mm
移動與固定：采用福馬輪，調節螺母切換移動和固定狀態
五、基本配置
1.實訓臺架
2.CAN分析儀
3.77GHz毫米波雷達
4.鍵盤
5.顯示器
6.鼠標
7.上電開關
8.24GHz毫米波雷達
9.計算平臺
10.USB3.0擴展
11.繼電器模塊
12.插線板
